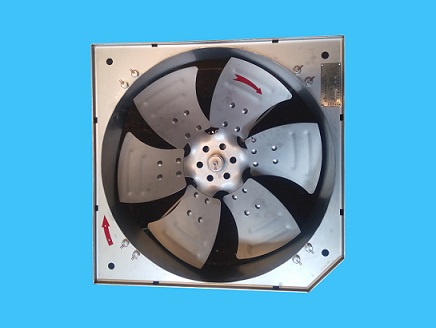

ZF系列轴流风机

一、风机型号说明

二、产品结构及说明

1.电机

风机驱动采用铝壳三相异步电动机，电机绝缘等级为F级，防护等级为IP54～IP56。

2.叶轮

叶轮采用冷轧钢板、铝板或不锈钢板制作，叶片根据空气动力学原理设计，具有大风量，高压头，低噪声等优点。叶轮平衡精度等级为G4.0。

3.导流罩

导流罩是风机重要组成部件之一，采用先进的旋压技术或焊接工艺加工而成，具有强度高、外形美观、安装方便等特点。

4.各零部件表面均进行防腐处理，提高了防腐能力。

三、产品安装说明

风机性能决定于严格控制的标准条件及最优化的吸风、排风情况。安装风机时，无论风机尺寸大小，需确保良好的通风状况。（图示参见DWZ外转子轴流风机产品安装说明图2）

四、技术参数说明

1.该样本所列的数据是在标准状况下测得，即大气压力=101.325kPa，气体密度=1.2kg/m\S\H0.5x;3^;,气体温度=20℃。

2.风机噪声测定位置按国家标准在风机叶轮轴线上，距进风端一米处。

3.电机的功率、电流均为额定值。

4.该系列风机的工作环境温度为-30℃～+55℃。

五、定货须知

定货时请注明完整的风机型号、进风方向、环境温度、空气中存在何种刺激化学物质。
